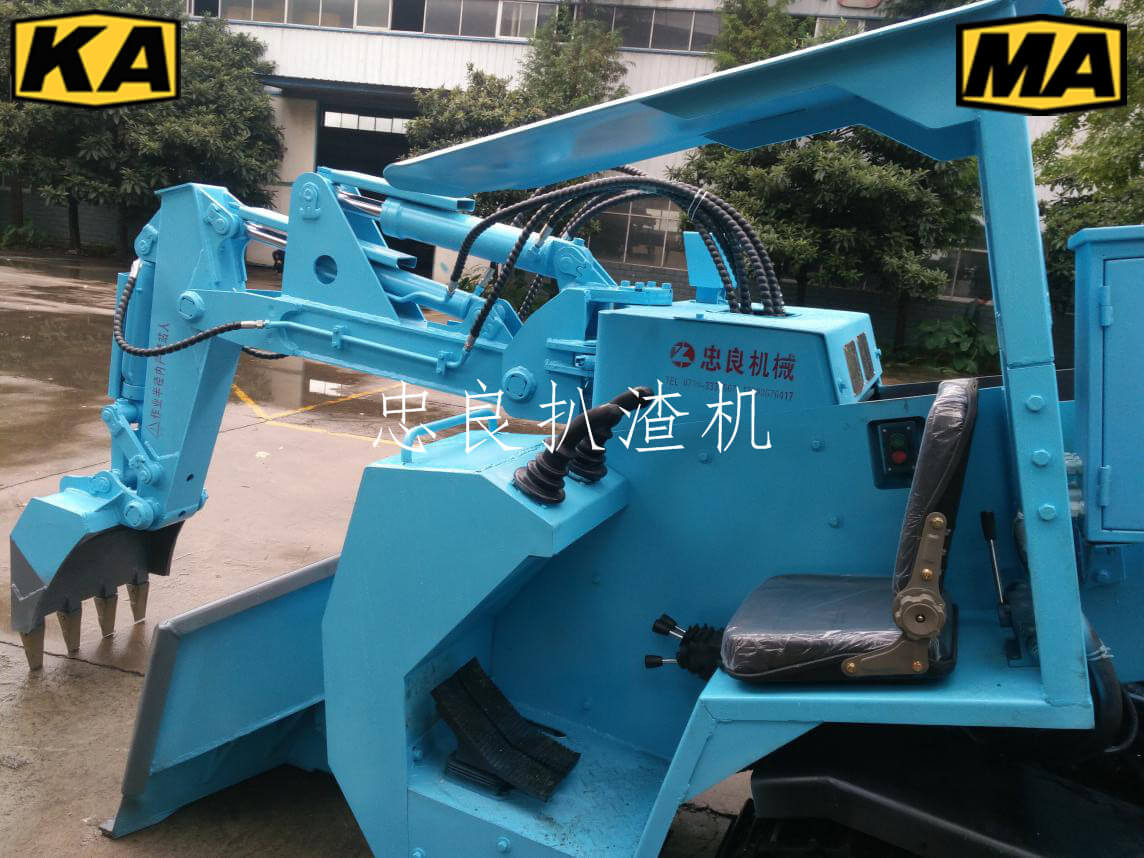

1. جزء الحفر: تم اعتماد التشغيل التجريبي ، وهو أكثر ملاءمة وبساطة. يتم اختيار مقابض التشغيل المختلفة من Zhejiang --- Zhejiang Haihong Hydraulics.

2.ذراع العمل: اعتماد مادة GB / T700-Q235B القياسية الوطنية ، تصل قوة الشد إلى 375-550MPa.

3. اسطوانة هيدروليكية: كلها تستخدم اسطوانات زيت فوجيان شانلي الهندسية. يمكن أن يصل دفع أسطوانات الزيت إلى 4500 نيوتن. يتم استخدام أختام Parker المستوردة ، والتي تتميز بأداء الختم الجيد والعمر الطويل والموثوقية العالية. كل مفصل يستخدم البطانات ذاتية التشحيم المقاومة للاهتراء من Koryo ، والتي تتمتع بمقاومة تآكل أفضل.

3. جلبة: بالنسبة للجلبة المستخدمة في الحفر ، تم اختيار محمل الجرافيت الصلب JDB (جلبة النحاس عالية القوة) (ZCuZn25Al6Fe3Mn3) ، والذي يتميز بمقاومة عالية للتآكل ومقاومة جيدة للتآكل ، ويقلل من تكاليف الصيانة من حيث الاستخدام والصيانة.

النظام الهيدروليكي

بعد عدة أجيال من ترقيات المنتج ، أصبح التصميم العام للنظام الهيدروليكي معقولاً.

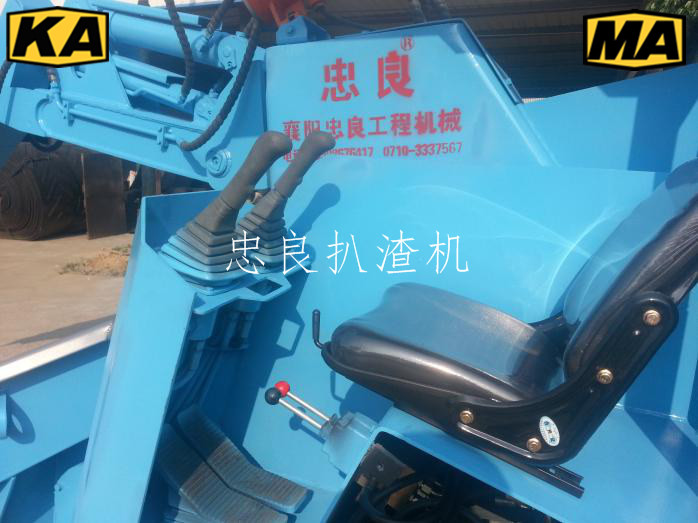

يتبنى النظام الهيدروليكي تحكمًا على مرحلتين ومجهز بعصا قيادة طيار هيدروليكي ، والتي تتميز بخصائص تحكم تناسبية جيدة وسهلة التشغيل.

تعتمد مضخة التروس الهيدروليكية المضخة الثلاثية / المضخة المزدوجة التي ينتجها مصنع Jinan 7423 العسكري ، والذي يتميز بمقاومة التآكل القوية ومقاومة التلوث ، والكفاءة العالية وعمر الخدمة الطويل.

يتبنى النظام الهيدروليكي مشعاعًا عالي الطاقة ومبرد بالهواء لضمان أن تكون درجة حرارة زيت العمل للنظام بأكمله ثابتة.

يمكن للمرشح التحكم في درجة تلوث النظام الهيدروليكي لحماية مضخة الزيت والمكونات الهيدروليكية الأخرى ، وبالتالي تحسين نظافة النظام الهيدروليكي.

نقل الجزء

1. كلا جانبي الحوض ، اللوح السفلي ، ولوحة سلسلة الضغط كلها صفائح مقاومة للتآكل ، مما يعزز مقاومة التآكل للناقل خلال نقل المواد.

2. العجلة المسننة الرئيسية (التابعة) مصنوعة من سبائك فولاذية مقاومة للتآكل عالية القوة لتحسين عمر خدمة العجلة المسننة.

3. الكاشطة مصنوعة من مادة Q345B ، ملحومة ومعالجة. من الملائم استخدام أنواع مختلفة من الكاشطات وفقًا لاحتياجات العملاء.

4. تعتمد سلسلة الكاشطة سلاسل مزدوجة ، مما يزيد من قدرة نقل المواد.

5. تتبنى السلسلة ميل سلسلة 50.8 مم ، وحمل الشد لهذه السلسلة هو 277 كيلو نيوتن ؛ تتبنى لوحة السلسلة 40Mn ، ويتبنى عمود المسمار 20Cr ، والأسطوانة تتبنى GCr15. لذلك ، فإن عمر السلسلة أطول من عمر الحزام.

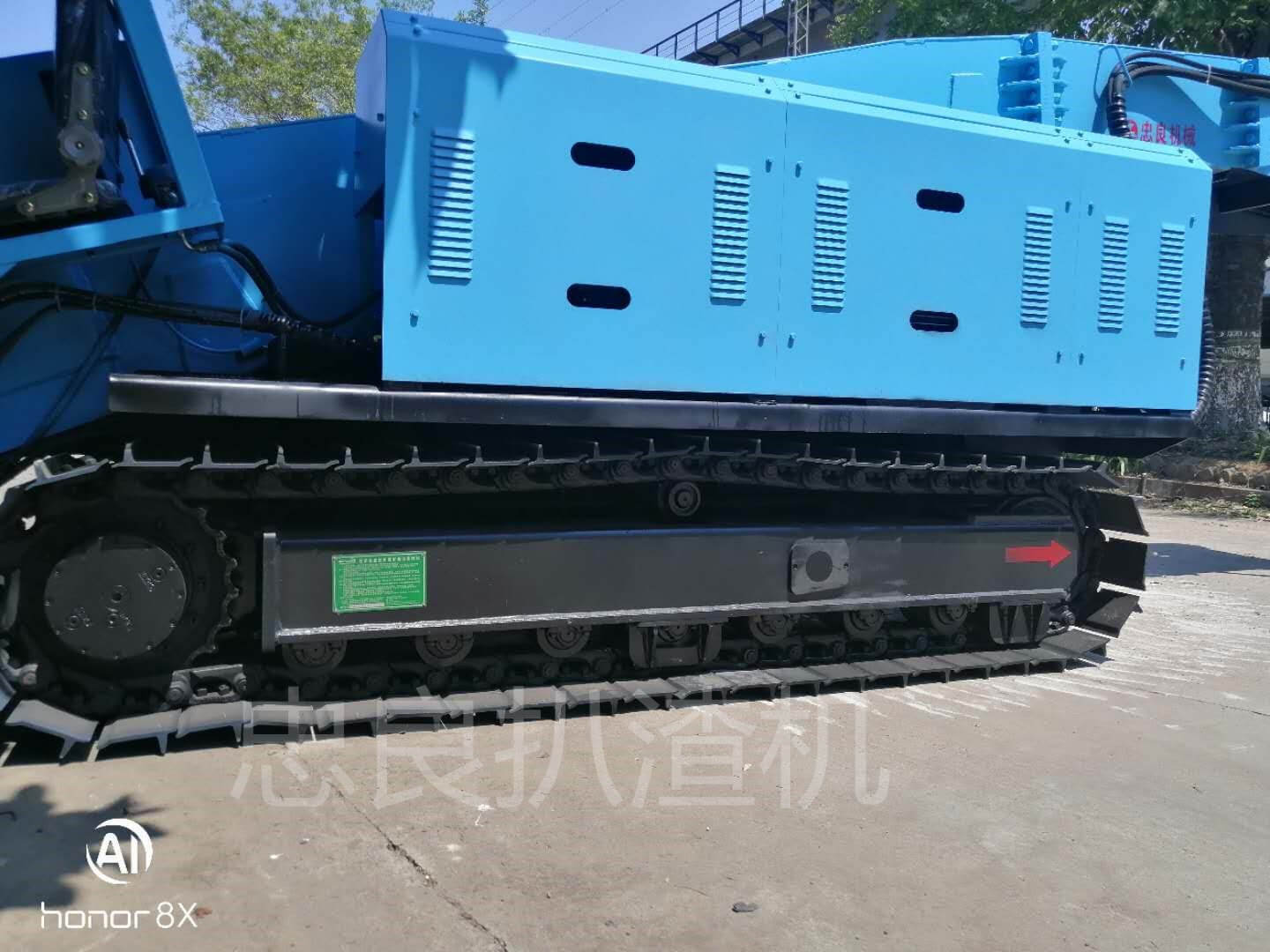

جزء المشي الشاسيه:

1. يعتمد مسار المشي على مسار Shantui عالي الجودة.

2. المشي من نوع الزاحف ، الزاحف الأيمن والأيسر قابلان للفصل ، وهو مناسب للاستخدام في البيئات التي تتطلب التفكيك والتجميع.

عجلة القيادة وعجلة التوجيه مصنوعة من مادة ZG40SiMn المصنوعة من الفولاذ المصبوب ، والتي تتمتع بعمر خدمة طويل وقوة عالية.

تتبنى الزاحف صفيحة ضلع أحادية 101 درجة للخدمة الشاقة ، والتي يمكن أن تمسك الأرض بقوة أكبر وتتسلق بقوة أكبر.

النظام الهيدروليكي والكهربائي

1. يعتمد المحرك على ناقل الحركة Xiangyang Yuqing ، وهو مصنع متخصص في إنتاج المحركات في Xiangyang ، بطاقة 45KW ، والتي يمكن أن تقلل من حدوث تلف للمحرك بسبب الجهد غير المستقر في المنجم. في حين أن قوة المحرك من نفس النوع من المنتجات من الشركات المصنعة الأخرى هي فقط 30KW أو 37KW.

2. يعتمد محرك النقل محرك عزم دوران عالي السرعة منخفض من إنتاج Ningbo Yining ، مع عزم دوران مقداره 2433N · M.

3. يتم توصيل أسلاك التوصيل الكهربائية ولوحات الدوائر الكهربائية وأسلاك توصيل المكونات الكهربائية بواسطة عروات سلكية ، ويتم تثبيت وسادات مطاطية ومضادة للاهتزاز على الصندوق الكهربائي ولوحات الدوائر لتقليل أعطال حل الدائرة الكهربائية.

4. يتم اختيار المكونات الكهربائية المستخدمة من الشركات المصنعة التي تفي بمعايير السلامة. يتم تمييز أسلاك التوصيل المستخدمة في كل دائرة على حدة في اللون لسهولة الصيانة (فقط للطرز غير المقاومة للانفجار)

5. أضف قاطع دائرة للتحكم بشكل أفضل في خرج المحول (فقط للنماذج غير المقاومة للانفجار)

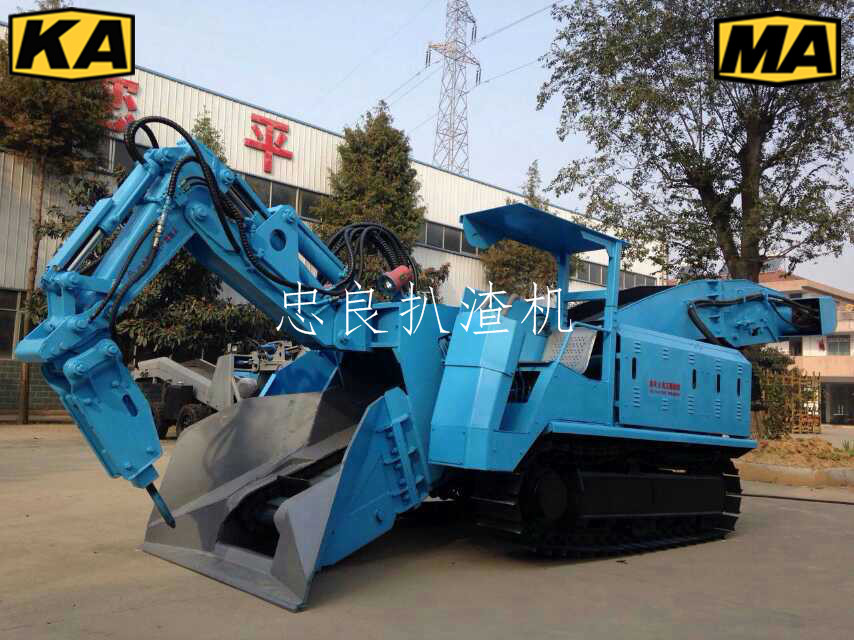

المطرقة الكسارة

يمكن تجهيز هذه الآلة بمطرقة تكسير متكاملة ، والتي يمكن كسرها على الفور عند مواجهة الأحجار الكبيرة أثناء إزالة الخبث ، وهي مريحة وسريعة وآمنة.

يمكن لكسارة المطرقة أن تكسر وتحافظ على أرضية الطريق وقاع الجانب ؛ يمكن أن تكسر الصخور الكبيرة والفحم بعد التفجير ، دون الحاجة إلى تفجير إضافي.

ليست هناك حاجة للتفجير عند حفر طرق الفحم أو طرق شبه الفحم بصلابة f≤3.

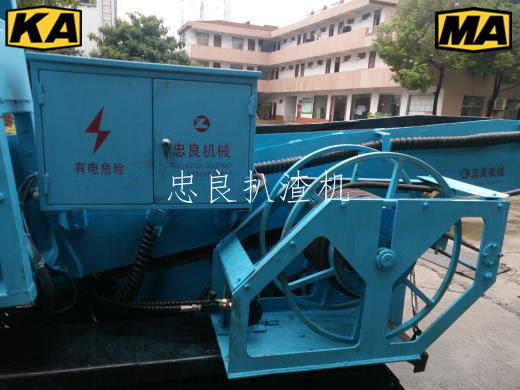

بكرة الكابل

استخدم بكرات كبلات خاصة يمكنها تحقيق التراجع المرن والتلقائي للكابلات عند دخول الجهاز وخروجه من الموقع ، وتوفير القوى العاملة والموارد المادية ، وتحسين السلامة ، ولديه درجة عالية من الأتمتة ، مما يجعل لودر الجرف أكثر مرونة وحرية في الدخول والخروج من الموقع.
