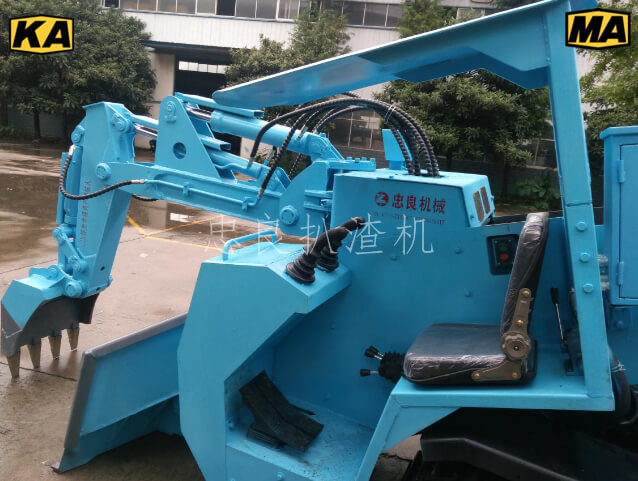

1, جزء الحفريات: تم اعتماد التشغيل التجريبي ، وهو أكثر ملاءمة وبساطة. يتم اختيار مقابض التشغيل المختلفة من Zhejiang --- Zhejiang Haihong Hydraulics.

2. ذراع العمل: اعتماد مادة GB / T700-Q235B القياسية الوطنية ، تصل قوة الشد إلى 375-550MPa.

3. اسطوانة هيدروليكية: كلها تستخدم اسطوانات زيت فوجيان شانلي الهندسية. يمكن أن يصل دفع أسطوانات الزيت إلى 4500 نيوتن. يتم استخدام أختام Parker المستوردة ، والتي تتميز بأداء الختم الجيد والعمر الطويل والموثوقية العالية. كل مفصل يستخدم البطانات ذاتية التشحيم المقاومة للاهتراء من Koryo ، والتي تتمتع بمقاومة تآكل أفضل.

4. جلبة: بالنسبة للجلبة المستخدمة في الحفر ، تم اختيار محمل الجرافيت الصلب JDB (جلبة النحاس عالية القوة) (ZCuZn25Al6Fe3Mn3) ، والذي يتميز بمقاومة عالية للتآكل ومقاومة جيدة للتآكل ، ويقلل من تكاليف الصيانة من حيث الاستخدام والصيانة.

النظام الهيدروليكي:

بعد عدة أجيال من ترقيات المنتج ، أصبح التصميم العام للنظام الهيدروليكي معقولاً لضمان استقرار العمل.

يعتمد النظام الهيدروليكي على تحكم من مستويين ، ومجهز بعصا تحكم هيدروليكي محلي ، وله خصائص تحكم تناسبية جيدة ، وهو سهل ومريح في التشغيل.

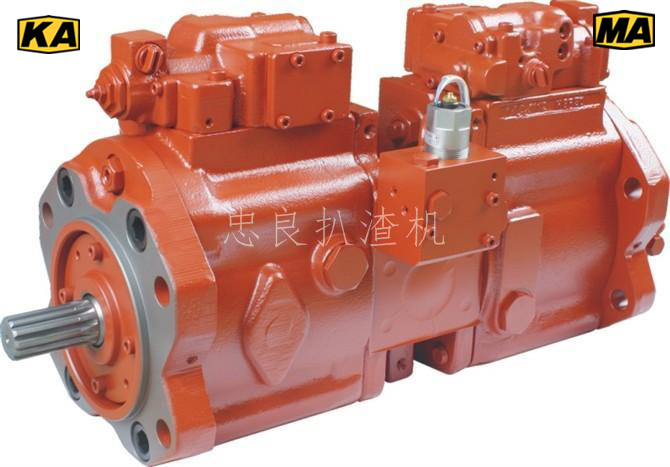

تعتمد مضخة التروس الهيدروليكية المضخة الثلاثية / المضخة المزدوجة التي ينتجها مصنع Jinan 7423 العسكري ، والذي يتميز بمقاومة التآكل القوية ومقاومة التلوث ، والكفاءة العالية وعمر الخدمة الطويل.

يتبنى النظام الهيدروليكي مشعاعًا عالي الطاقة ومبرد بالهواء لضمان أن تكون درجة حرارة زيت العمل للنظام بأكمله ثابتة.

يمكن للمرشح التحكم في تلوث النظام الهيدروليكي لحماية مضخة الزيت والمكونات الهيدروليكية الأخرى وتحسين نظافة النظام الهيدروليكي.

نقل الجزء

1. كلا جانبي الحوض ، اللوح السفلي ، ولوحة سلسلة الضغط كلها صفائح مقاومة للتآكل ، مما يعزز مقاومة التآكل للناقل خلال نقل المواد.

2. العجلة المسننة الرئيسية (التابعة) مصنوعة من سبائك فولاذية مقاومة للتآكل عالية القوة لتحسين عمر خدمة العجلة المسننة.

3. الكاشطة مصنوعة من مادة Q345B ، ملحومة ومعالجة. من الملائم استخدام أنواع مختلفة من الكاشطات وفقًا لاحتياجات العملاء.

4. تعتمد سلسلة الكاشطة سلاسل مزدوجة ، مما يزيد من قدرة نقل المواد.

5. تتبنى السلسلة ميل سلسلة 50.8 مم ، وحمل الشد لهذه السلسلة هو 277 كيلو نيوتن ؛ تتبنى لوحة السلسلة 40Mn ، ويتبنى عمود المسمار 20Cr ، والأسطوانة تتبنى GCr15. لذلك ، فإن عمر السلسلة أطول من عمر الحزام.

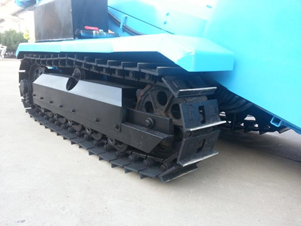

جزء المشي الشاسيه:

1. يتم توفير مسار المشي بواسطة Shantui. تحسين جودة المسار.

2. المشي من نوع الزاحف ، الزاحف الأيمن والأيسر قابلان للفصل ، وهو مناسب للاستخدام في البيئات التي تتطلب التفكيك والتجميع.

3. عجلة القيادة وعجلة التوجيه مصنوعة من مادة ZG40SiMn المصنوعة من الفولاذ المصبوب ، والتي تتمتع بعمر خدمة طويل وقوة عالية.

4. تتبنى الزاحف صفيحة ضلع أحادية 101 درجة للخدمة الشاقة ، والتي يمكن أن تمسك الأرض بقوة أكبر وتتسلق بقوة أكبر.

النظام الكهربائي المضاد للانفجار: يتم اختيار المكونات الكهربائية الرئيسية والكابلات الكهربائية المقاومة للانفجار من صناديق التحكم الكهربائية المقاومة للانفجار والكابلات المرنة المعتمدة بعلامات السلامة.

المطرقة الكسارة

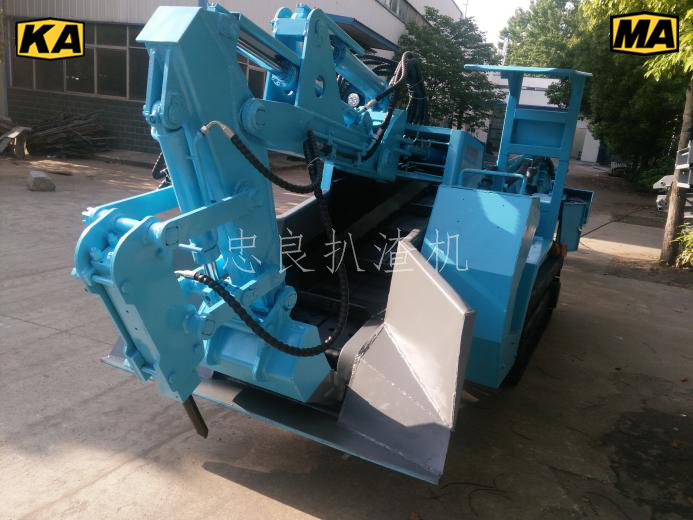

يمكن تجهيز هذه الآلة بمطرقة تكسير متكاملة ، والتي يمكن كسرها على الفور عند مواجهة الأحجار الكبيرة أثناء إزالة الخبث ، وهي مريحة وسريعة وآمنة.

يمكن لكسارة المطرقة أن تكسر وتحافظ على أرضية الطريق وقاع الجانب ؛ يمكن أن تكسر الصخور الكبيرة والفحم بعد التفجير ، دون الحاجة إلى تفجير إضافي.

ليست هناك حاجة للتفجير عند حفر طرق الفحم أو طرق شبه الفحم بصلابة f≤3.

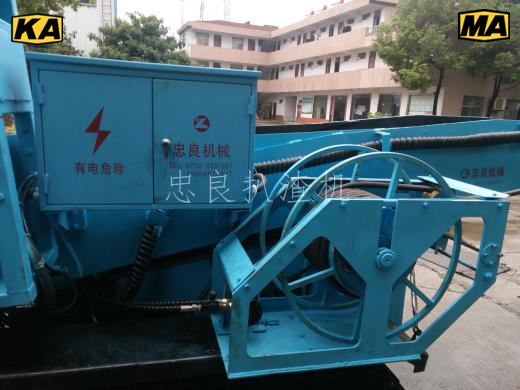

بكرة الكابل

استخدم بكرات كبلات خاصة يمكنها تحقيق التراجع المرن والتلقائي للكابلات عند دخول الجهاز وخروجه من الموقع ، وتوفير القوى العاملة والموارد المادية ، وتحسين السلامة ، ولديه درجة عالية من الأتمتة ، مما يجعل لودر الجرف أكثر مرونة وحرية في الدخول والخروج من الموقع.
