وصف المنتج

مقدمة

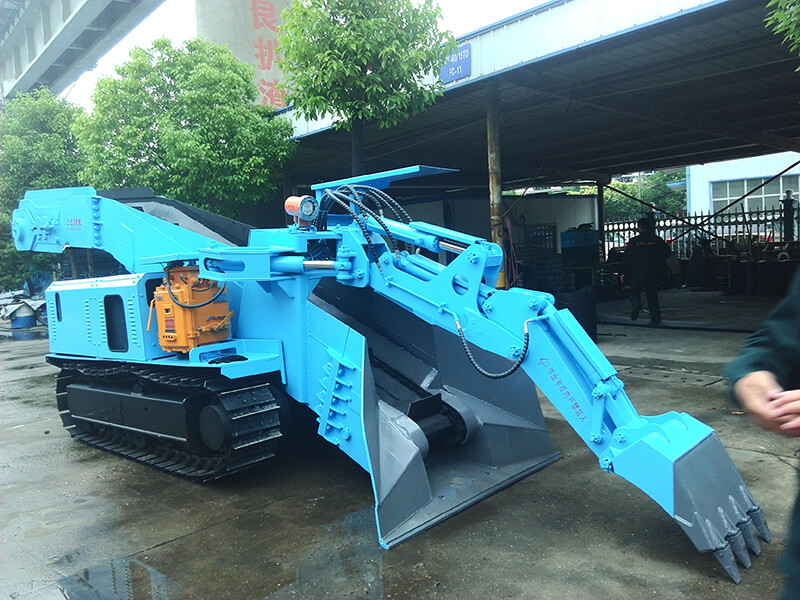

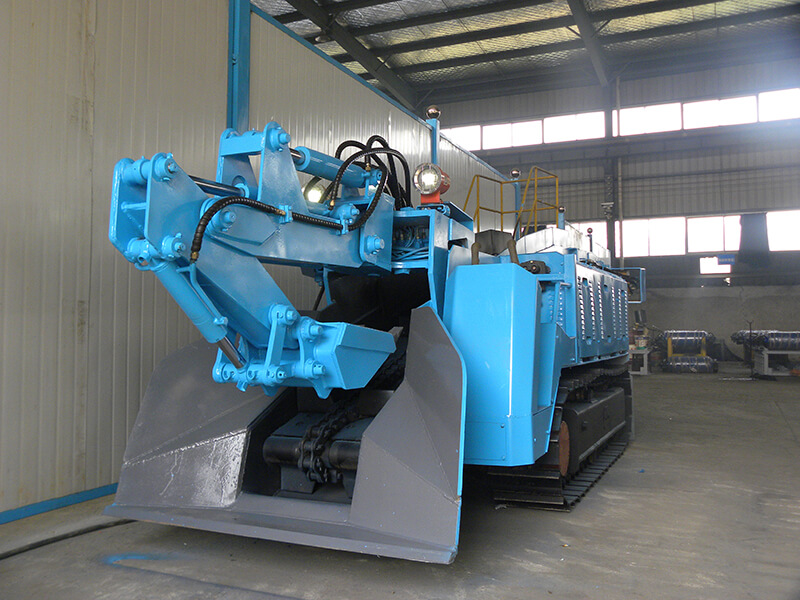

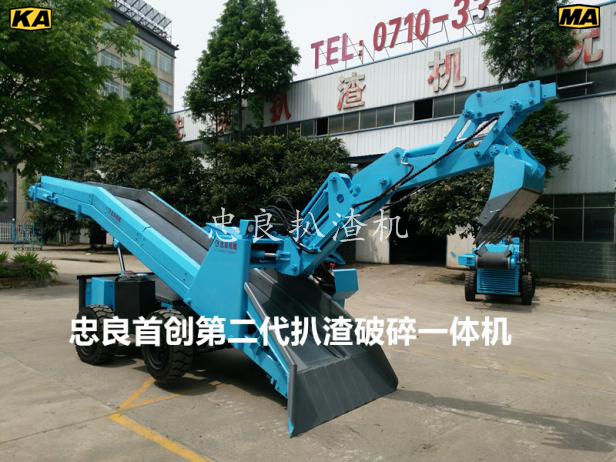

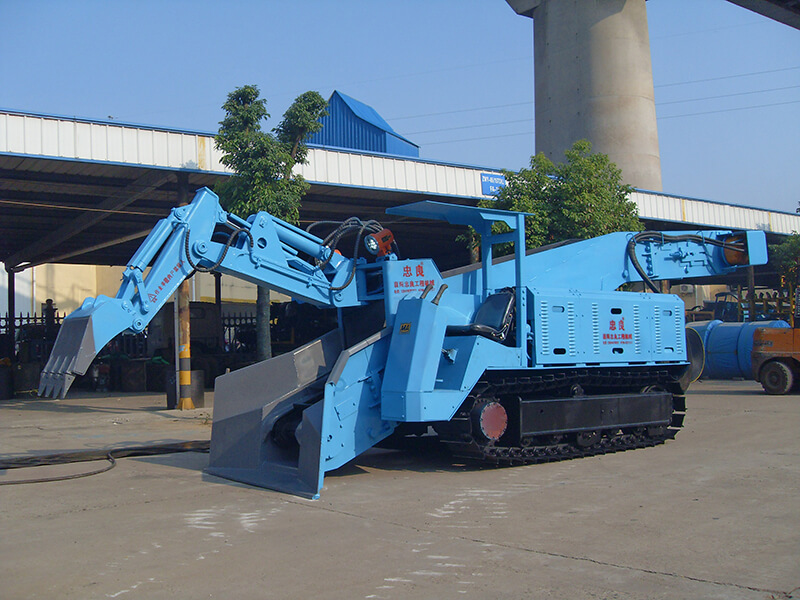

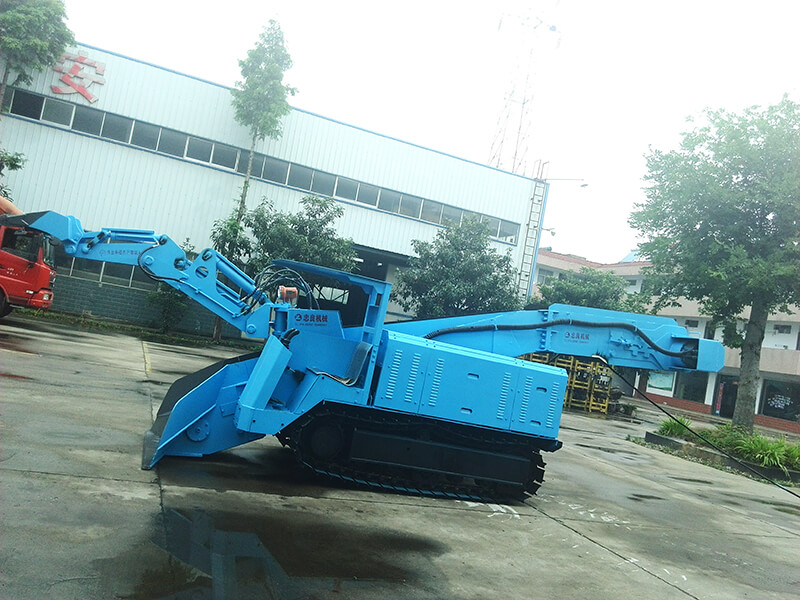

جرافة التحميل بحزام الجنزير ZWY-80 مستخدمة بشكل رئيسي في عمليات تعدين الكهوف ذات المساحات الضيقة ، مثل مناجم المعادن ، طرق تحويل المياه ، إلخ. وتتمثل مهمتها في جمع مواد الحصى والتربة لمختلف المشاريع ونقلها وتحميلها في المركبات. تعتمد الآلة على الزاحف لدفع الصخور وتجريفها ، ويتم التقاط الصخور بواسطة الجرافة في الحزام الناقل الخاص بها. يقوم الناقل بتفريغ الصخور من الذيل إلى شاحنات قلابة أو سيارات مناجم أو معدات تحميل أخرى. في الوقت نفسه ، يمكن أيضًا استخدام ذراع الحفر الخلفي لالتقاط الصخور البعيدة ، ويمكن أيضًا استخدام الجرافة لتنظيف وجه العمل.

معلمة فنية

1.نظام المشي: يضمن استخدام مسارات شانتوي الزاحفة الجودة ، والمنحدر حوالي 10-15 درجة ، مما يحل الخطر الخفي المتمثل في عدم استقرار الإطار عند وجود ماء عند 10-15 درجة وضعف الإطار نفسه لا يفضي إلى التسلق. عيوب تتلف بسهولة على المنحدرات.

2. مضخة هيدروليكية: يتم اختيار المضخة العسكرية ، وهي قوية في مقاومة التآكل ومقاومة التلوث ، وكفاءة عالية وطويلة في عمر الخدمة.

3. محرك هيدروليكي: باستخدام محرك Yining الهيدروليكي ، يمكن للمسار السير بحرية بحوالي 10-15 درجة ، مع أمان واستقرار جيدين.

4.نظام الناقل: الحزام حزام لا نهاية له. تم التحقق من عدم وجود مشكلة مع المواد الدقيقة والخبث على منحدرات تبلغ حوالي 8-15 درجة. إنها عملية للغاية وتحل مشكلة المشي الآمن على المنحدرات الصغيرة.

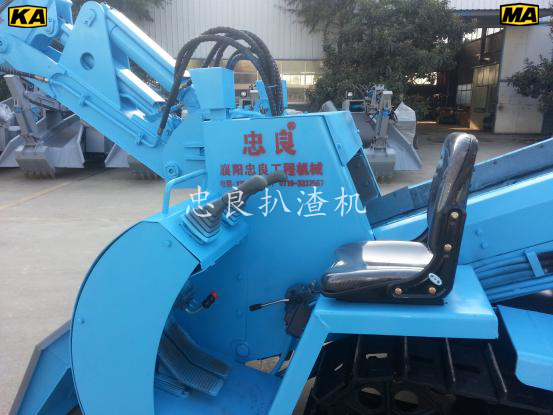

نظام التشغيل الدليلي الهيدروليكي سهل ومرن

يعتمد هذا النموذج على تصميم صمام التشغيل الهيدروليكي. بالمقارنة مع طريقة تشغيل عصا التحكم ، فإن نظام التشغيل هذا أسهل وأكثر مرونة ولا يتعب الذراعين. يمكن للمشغل أيضًا توفير الكثير من القوة البدنية.

المنحدر المطبق ونوع المنجم

1. مناسبة لحوالي 8-15 درجة.

2. تنطبق على طرق حفر الأنفاق لمناجم الذهب ومناجم الفحم ومناجم الرصاص والزنك ومناجم النحاس ومناجم الألومنيوم ومناجم المعادن الأخرى.

3. مناسب لأسطح العمل أعلاه 2.5*2.4 أمتار.

عملية التصنيع

1.معالجة التلدين: بعد معالجة الأجزاء الهيكلية ، يتم تلطيفها عند درجة حرارة عالية تصل إلى 650 درجة مئوية للتخلص من إجهادها الداخلي ، وتحسين مقاومة التواء الأجزاء الهيكلية ، وضمان استقرار الأجزاء الهيكلية.

تمتلك Zhongliang معدات تصنيع حديثة ، مثل آلة الطحن ، آلة الحفر ، مخرطة CNC ، آلة الحفر الشعاعي ، آلة القص ، آلة الثني ، آلة القطع باللهب وغيرها من معدات التصنيع المتقدمة ذات التقنية العالية.

يستخدم إطار القنطرة 30 لوحًا فولاذيًا سميكًا من WISCO لنقاط الدعم ؛ يتم استخدام 12 لوحًا فولاذيًا سميكًا على جانبي إطار القنطرة لضمان ثبات الأجزاء الهيكلية.

2.معالجة السفع بالخردق للأجزاء الهيكلية: بعد أن يتم لحام جميع الأجزاء الهيكلية من Zhongliang Machinery ، يتم تقوية سطح قطعة العمل من خلال معالجة آلة التفجير بالرصاص ، وتحسين مقاومة التعب للمنتج ، وتركيز الضغط هو يتم التخلص منها ، ويزداد التصاق الطلاء بالأجزاء الهيكلية.

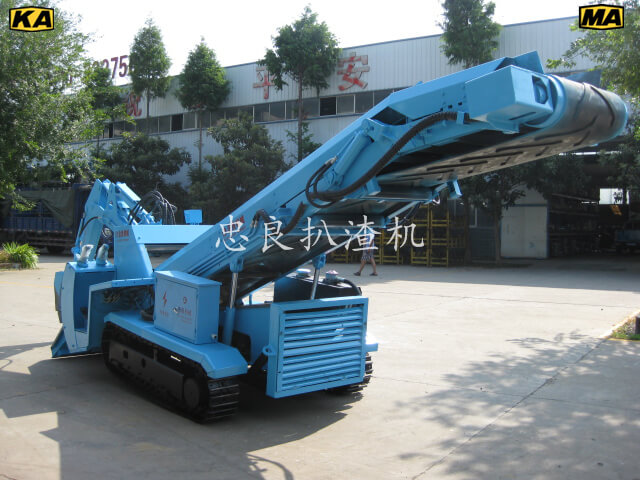

حامل ناقل قابل للطي

المناجم الصغيرة لها أسطح عمل صغيرة والعديد من المنحنيات. عيب المعدات الكبيرة هو أن نقل الحركة لم يتغير ، وبعض المعدات الكبيرة لا يمكن أن تدخل العملية على الإطلاق. تتبنى هذه السيارة تصميمًا خلفيًا قابل للطي ، والذي يمكن طيه بمقدار متر واحد عندما يكون هناك منحنى ، مما يقلل من طول الماكينة بأكملها.

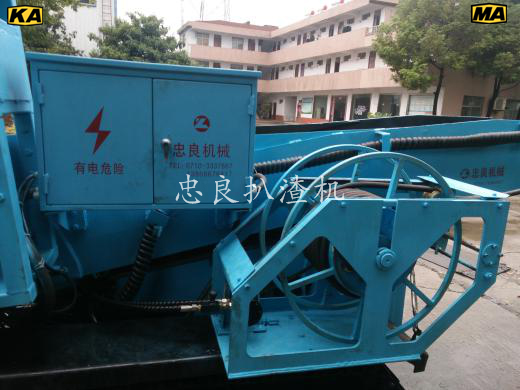

أسطوانة هيدروليكية

في الوقت الحالي ، تهيمن البراميل الكهربائية على نظام النقل في السوق ، وسيؤدي عدم استقرار الجهد في المناجم تحت الأرض إلى ظاهرة احتراق البراميل الكهربائية. تستخدم Zhongliang البكرات الهيدروليكية كقوة ، والتي تحل تأثير عدم استقرار الجهد المنجمي على الماكينة.

نظام التشغيل الدليلي الهيدروليكي سهل ومرن

يعتمد هذا النموذج على تصميم صمام التشغيل الهيدروليكي. بالمقارنة مع طريقة تشغيل عصا التحكم ، فإن نظام التشغيل هذا أسهل وأكثر مرونة ولا يتعب الذراعين. يمكن للمشغل أيضًا توفير الكثير من القوة البدنية.

حامل ناقل قابل للطي

المناجم الصغيرة لها أسطح عمل صغيرة والعديد من المنحنيات. عيب المعدات الكبيرة هو أن نقل الحركة لم يتغير ، وبعض المعدات الكبيرة لا يمكن أن تدخل العملية على الإطلاق. تتبنى هذه السيارة تصميمًا خلفيًا قابل للطي ، والذي يمكن طيه بمقدار متر واحد عندما يكون هناك منحنى ، مما يقلل من طول الماكينة بأكملها.
